在連接類的緊固件中，有一類緊固件不是依靠螺紋來連接的，它就是平鍵、開口銷和圓柱銷以及檔圈類的產品。檔圈的應用又和平鍵和開口銷之類略有區別，所以本文詳細介紹平鍵、開口銷和圓柱銷這三類產品，而關于檔圈類的產品，小編會單獨用一篇文章來再行說明，敬請關注。 我們先說平鍵。其實平鍵的外觀看上去就沒有什么獨特之處，它就是一根四方的棒材，根據不同的標準，二頭或是平的或是半圓的，也或是一頭半圓一頭平。那么它是怎么使用的呢？我們來看一張示意圖：
它其實只是應用在一個銷軸上，所以這篇文章把平鍵和銷軸放在一起了。當一根銷軸穿過這個齒輪時，銷軸的部分會挖一個槽，而對應的齒輪上也會有一個同樣的槽，這個槽的尺寸正好和安裝的平鍵相同，當這根軸穿過這個孔時，把這根平鍵放大軸內，然后就會正好卡住，可以保證這根軸不會和齒輪出現同思轉動，所以這根平鍵的受力作用還是挺大的。圖片中是二頭都是半圓的標準，這個是最常用的，容易放進去，也容易退出來。還有一種是二頭都是平的平鍵，由于沒有圓角，所以在放入時，會顯得稍微麻煩一些，但它的防松效果卻是最好了的。別一種平鍵標準是一頭圓一頭平，它的防松效果介于二頭圓的平鍵和二頭平的平鍵之間。 再來看銷軸類的產品，上圖中的也是一種銷軸，它有一個圓柱體，加一個帽頭，配合上平鍵后，就可以和其它零件進行無螺紋式的連接。而最常用的銷軸產品，是沒有帽頭的，它稱為圓柱銷和圓柱銷。圓柱銷是上下一般粗，而圓錐銷是有一個錐度的，一頭細一頭粗。

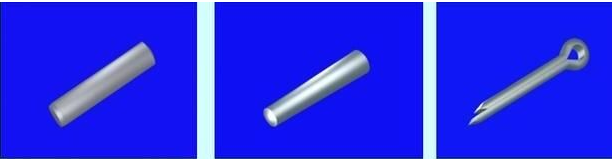

上面圖片中，左邊的是圓柱銷，中間的是圓錐銷，而最右邊的是開口銷。開口銷的應用主要就是來配合銷軸來使用的，我們看下面的二張示意圖：

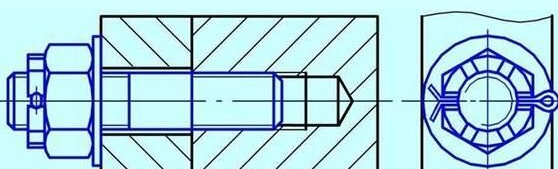

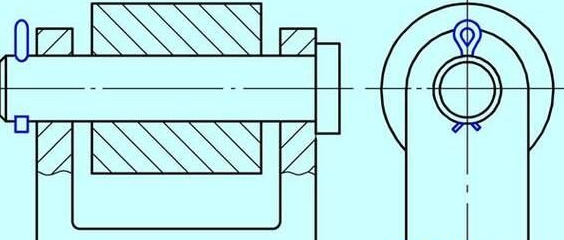

一根螺栓或是一根銷軸穿過零件后，在軸的一端打一個小孔，然后把這根開口銷穿過去，另一頭再將它分開卡住不讓它退回，這樣就能將這根軸定位在零件孔內不會掉出來了。上面的第一張圖，它是一顆螺母擰好后，直接在螺母和螺桿同時打了二個孔，然后用開口銷鎖住，這樣螺母就永遠都不會脫落了。而下面的圖是在一根銷軸上打了一個孔，穿上開銷，原理和作用均和第一張示意圖是一樣的。
上面的是圓柱銷的標準，它是GB/T119.1來規范它的技術參數。材料有碳鋼和不銹鋼二種，主要尺寸就是直徑加上長度，其實描述方式可以看上面的圖表。

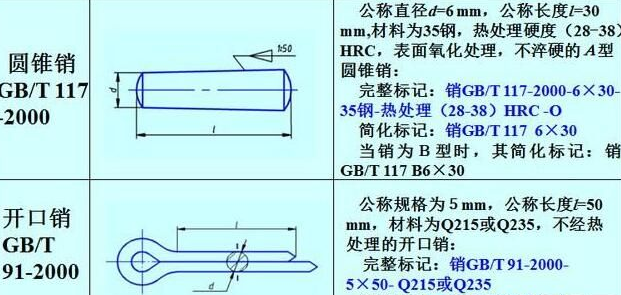

上面這個圖表中的標準參數是圓錐銷，它的國標代號為GB/T117，而下面是開口銷，國標代號為GB/T91來規范。詳細的材料說明及描述方式均可以參考上面的技術圖表。這些緊固件都沒有螺紋，所以都只是一個直徑和一個長度，只要說明白它的國標和材料要求，就不會把產品弄錯了。 |
